Szablony SMT (Surface Mount Technology) są używane w procesie montażu elementów elektronicznych na płytkach drukowanych
Cechy:
- Szablony metalowe; bezkompromisowa jakość cięcia laserowego gwarantuje, że szablony SMT używane do nakładania pasty są produkowane zgodnie z wysokimi standardami jakości.
- Precyzyjne cięcie; cięcie laserowe metalu oferuje konkurencyjne ceny i niezawodną jakość.
- Grubość: 100, 120, 130, 140, 150, 180, 200 mikronów.
- Stal nierdzewna.
dane techniczne materiałów Datum PhD
Zalety systemów laserowych:
Dokładne kontury z gładkimi, nieskazitelnymi krawędziami
Pasta lutownicza jest precyzyjnie nakładana przez otwory (Precyzyjne nakładanie pasty lutowniczej przez otwory)
Technologia laserowa jest znacznie szybsza i czystsza niż trawienie, a także generuje mniej odpadów.
Dokładność, wydajność i przede wszystkim niezawodność.
Dzięki naszemu systemowi możemy produkować szablony o niskim i średnim stopniu skomplikowania
Zastosowania:
- Szablony VectorGuardTM
- Szablony wklejane w ramę aluminiową
- Szablony samonapinające
- Szablony prototypowe
Obróbka końcowa:
- Klasyczne polerowanie mechaniczne

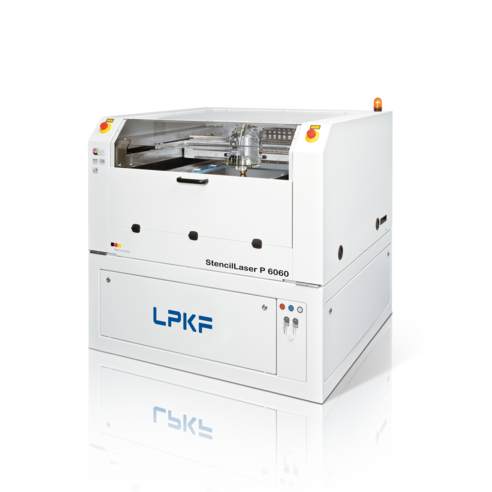

LPKF StencilLaser P 6060
- obszar cięcia: 600 x 600mm (23.6″ x 23.6″)
- maksymalny wymiar ramy: 740 x 950 x 40mm (29.1″ x 37.4″ x 1.6″)
- grubość materiału: do 200 µm (7.9mill)
